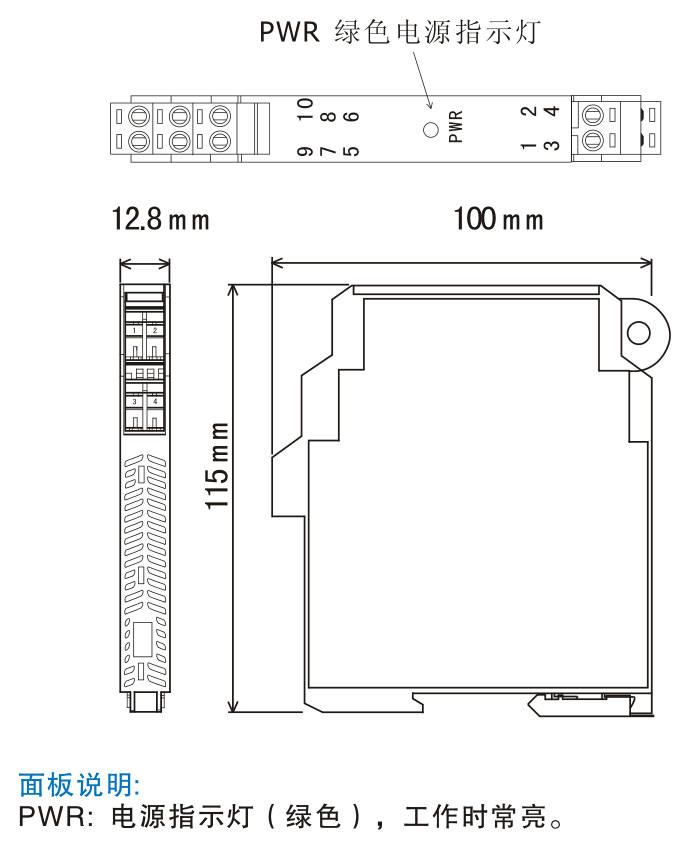

- 尺寸
- 選型表
- 示意圖

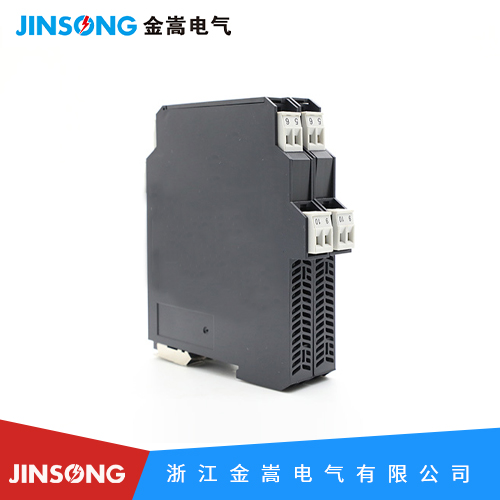

型號：JSS-AC
輸入信號類型：0-1A AC,0-100V AC等
輸出信號類型：4-20mA,0-20mA等
供電：DC24V
基本精度：≤0.5%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入電流范圍:AC 0-5A,AC 0-100mA
輸入電壓范圍:AC 0-500V, AC 0-100mV
頻率范圍:40Hz- 60Hz
輸出端
輸出信號:4-20mA;0-20mA;0- 5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V
電壓范圍:DC20-40V
額定功耗:≤1W(一進一出,DC24V供電,20mA輸出時)
基本精度:≤0.5% F.S.
溫度漂移:0.02%F.S./度 (-20度 ~ +55度)
響應時間:≤400mS(0-90%) (TYP)
絕緣強度:2000V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
JSS-AC

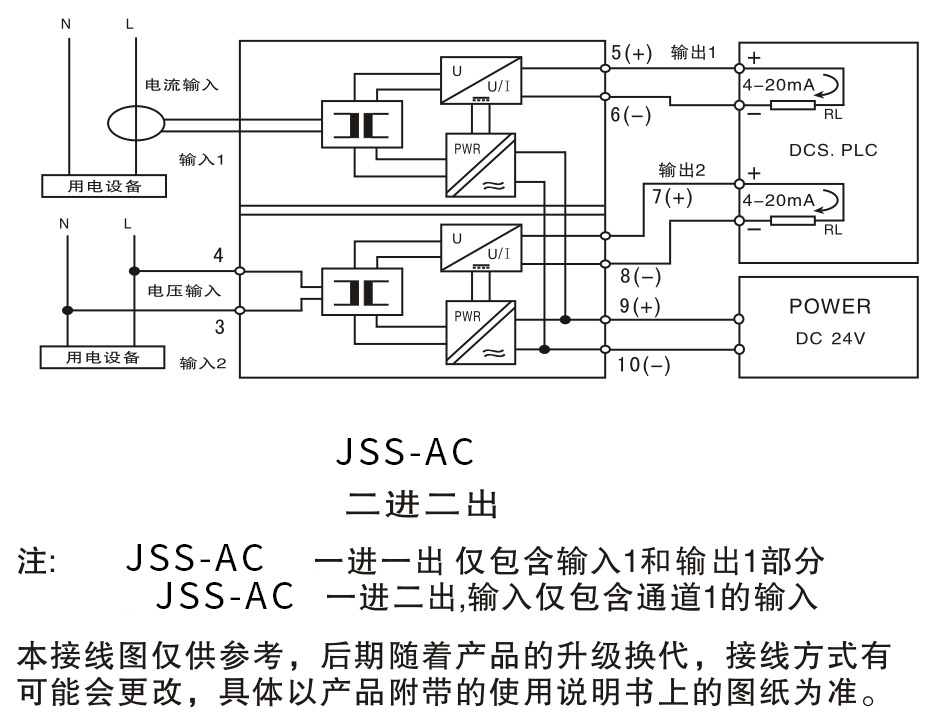

例:JSS-AC5C1F4，二進二出,第一路:輸入0-5A,輸出4-20mA,第二路:輸入0-250V輸出0-5V.
第一路輸入端采用穿孔輸入，孔徑5mm,只能輸入交流電流;
第二路輸入端采用接線端子,既可輸入交流電流，也可輸入交流電壓.為避免端子發熱，
大電流輸入時應優先選擇使用第一路穿孔輸入方式
